良石 OCS 一体机 G 代码入门：3 分钟看懂三轴圆弧插补

在数控加工中，圆弧插补是最基础也最核心的运动控制方式之一。无论是雕刻机的曲面加工、点胶机的弧形轨迹，还是焊锡设备的圆弧路径，都离不开圆弧插补的支持。

但对于很多刚接触 G 代码的设备工程师来说，G02、G03 指令的格式、参数含义、顺逆方向判断，往往容易混淆。今天，我们就用3分钟，结合良石OCS一体机的实际应用，把三轴圆弧插补彻底讲清楚。

一、什么是圆弧插补？

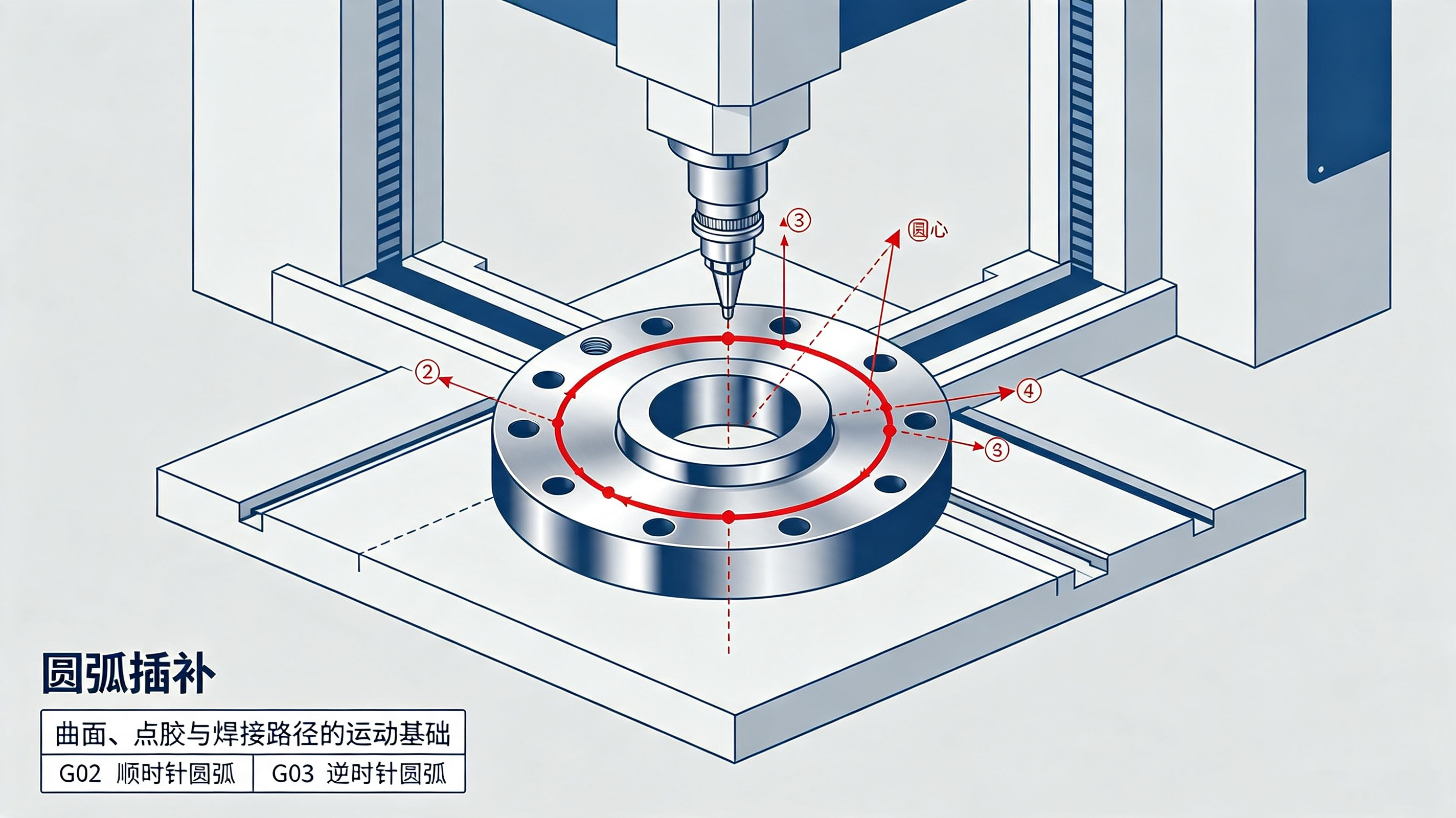

简单来说，圆弧插补就是让刀具或执行机构沿圆弧轨迹从起点移动到终点。数控系统通过算法计算出圆弧路径上的每一个插补点，从而保证运动的平滑与精确。

在标准 G 代码中，圆弧插补由两个指令完成：

指令	含义	方向
G02	顺时针圆弧插补	沿刀具进给方向看，圆弧为顺时针
G03	逆时针圆弧插补	沿刀具进给方向看，圆弧为逆时针

判断顺逆方向的方法：沿垂直于圆弧所在平面的坐标轴正方向，向负方向看——顺时针为 G02，逆时针为 G03。

二、G02/G03 指令格式

圆弧插补指令的标准格式主要有两种：

1. 半径法（R 格式）

text

G02 X_ Y_ R_ F_
G03 X_ Y_ R_ F_

X_ Y_：圆弧终点坐标

R_：圆弧半径（正值表示小于 180°的弧，负值表示大于 180°的弧）

F_：进给速度

2. 圆心法（I、J、K 格式）

text

G02 X_ Y_ I_ J_ F_

G03 X_ Y_ I_ J_ F_

I_ J_：圆心相对于起点的增量坐标（I 对应 X 轴，J 对应 Y 轴）

实际编程建议：半径法更直观、代码更短，适合大多数常规圆弧；圆心法精度更高，适合整圆或大圆弧加工。

三、三轴圆弧插补：不止是平面运动

很多工程师以为圆弧插补只能在 XY 平面进行。实际上，在三轴联动场景下，圆弧插补可以在XY、YZ、ZX 任意平面中执行。

良石 OCS 一体机支持3轴圆弧插补，可实现三轴联动控制。这意味着：

在 XY 平面画圆弧的同时，Z 轴可以同步做升降运动

实现螺旋线插补，适用于螺纹加工、3D 曲面雕刻等复杂场景

四、良石 OCS 一体机实操：3 步完成圆弧插补

良石 OCS 一体机原生支持标准 G 代码，无需外加运动控制卡。具体操作只需 3 步：

第 1 步：生成 G 代码

使用 CAD/CAM 软件绘制加工路径

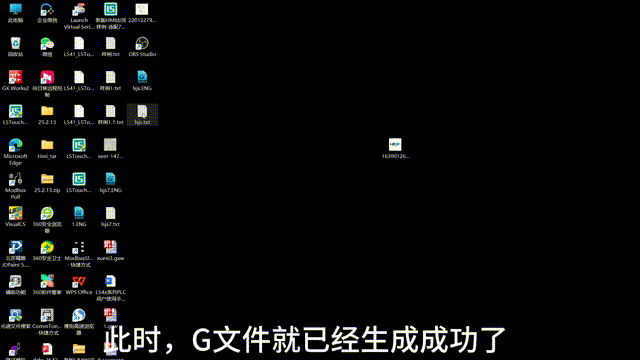

通过软件将图形转化为标准 G 代码文件

支持 G00/G01/G02/G03 等全套数控指令第 2 步：导入 OCS 一体机

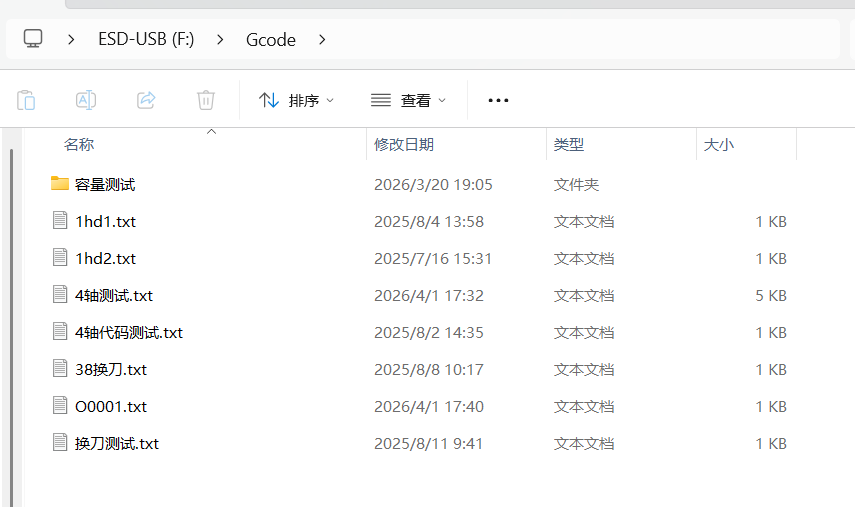

将 G 代码文件存入 U 盘

插入 OCS 一体机 USB 接口

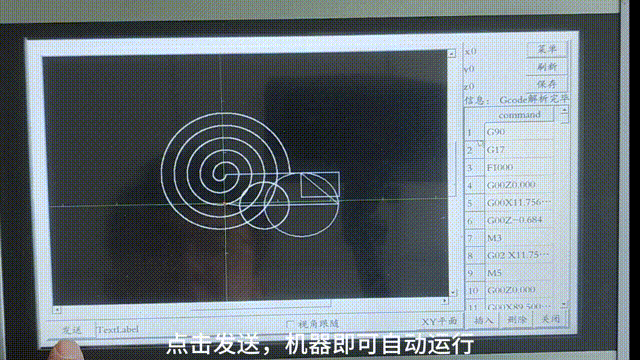

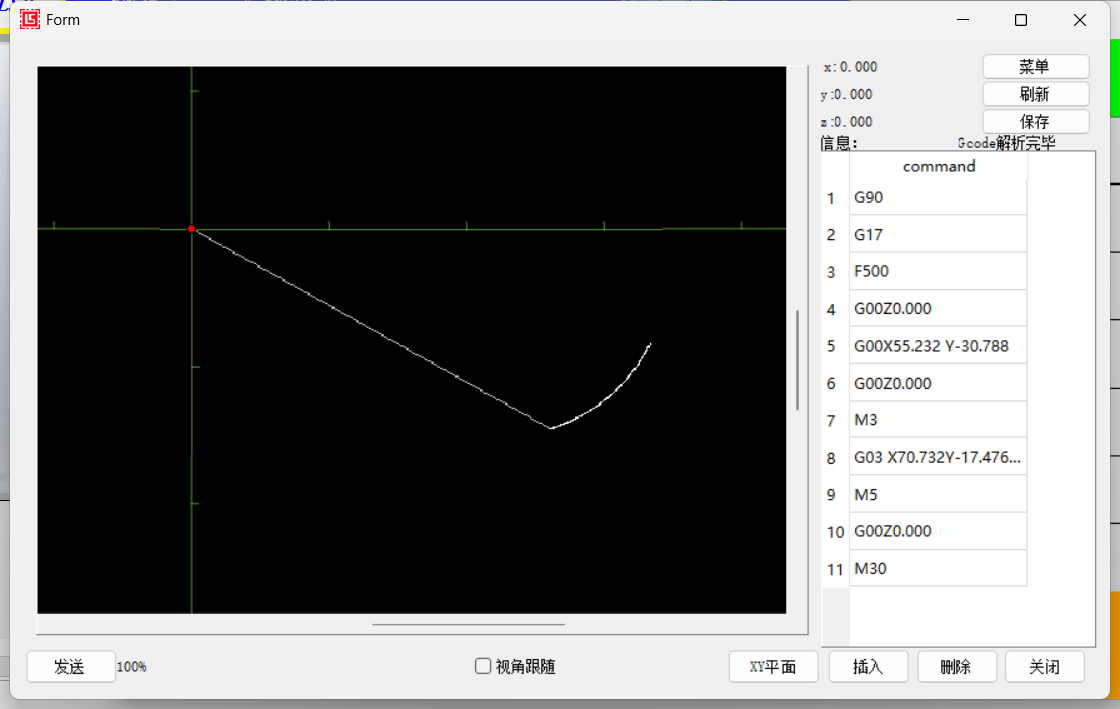

屏幕直接读取并识别 G 代码文件第 3 步：刀路预览与执行

OCS 屏幕直接生成加工轨迹模拟，无需外接电脑

提前排查程序错刀、坐标偏移问题

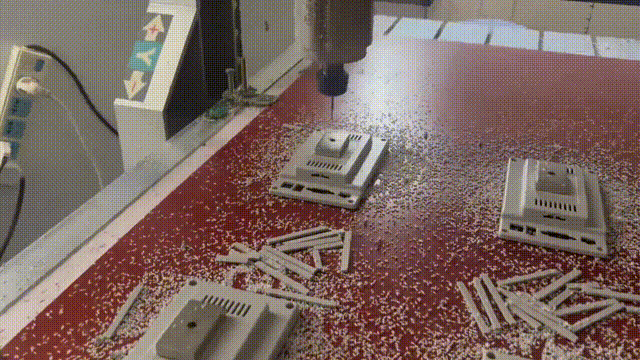

确认无误后一键启动加工五、G02/G03 圆弧插补编程实例

场景：在 XY 平面从点 A(0,0) 加工到点 B(30,30)，圆弧半径 R=30，顺时针方向。

半径法编程：

text

G17 ; 选择 XY 平面

G90 ; 绝对坐标模式

G00 X0 Y0 ; 快速移动到起点

G02 X30 Y30 R30 F100 ; 顺时针圆弧插补到终点

M30 ; 程序结束

圆心法编程（相同轨迹）：

text

G17 ; 选择 XY 平面

G90 ; 绝对坐标模式

G00 X0 Y0 ; 快速移动到起点

G02 X30 Y30 I0 J30 F100 ;I、J 为圆心相对起点的增量

M30 ;程序结束

注意：良石 OCS 一体机最高支持 6 轴同步输出，脉冲频率可达200K，曲面雕刻、多点分层点胶运行无丢步、无偏移，完全对标专业数控系统。

六、常见问题 Q&A

Q1：G02 和 G03 的方向总是搞混怎么办？
A：记住口诀——从 Z 轴正方向往负方向看，顺时针是 G02，逆时针是 G03。在 XY 平面加工时，可以想象自己站在刀具上方往下看。

Q2：圆弧半径 R 正值和负值有什么区别？
A：R 为正值时加工小于 180° 的劣弧，R 为负值时加工大于 180° 的优弧。如果需要加工整圆，必须使用 I、J、K 圆心法。

Q3：良石 OCS 支持哪些 G 代码指令？
A：支持 G00 快速定位、G01 直线插补、G02/G03 圆弧插补等全套标准数控指令。同时 G 代码可与 PLC IO 联动，实现全自动无人产线控制。

总结

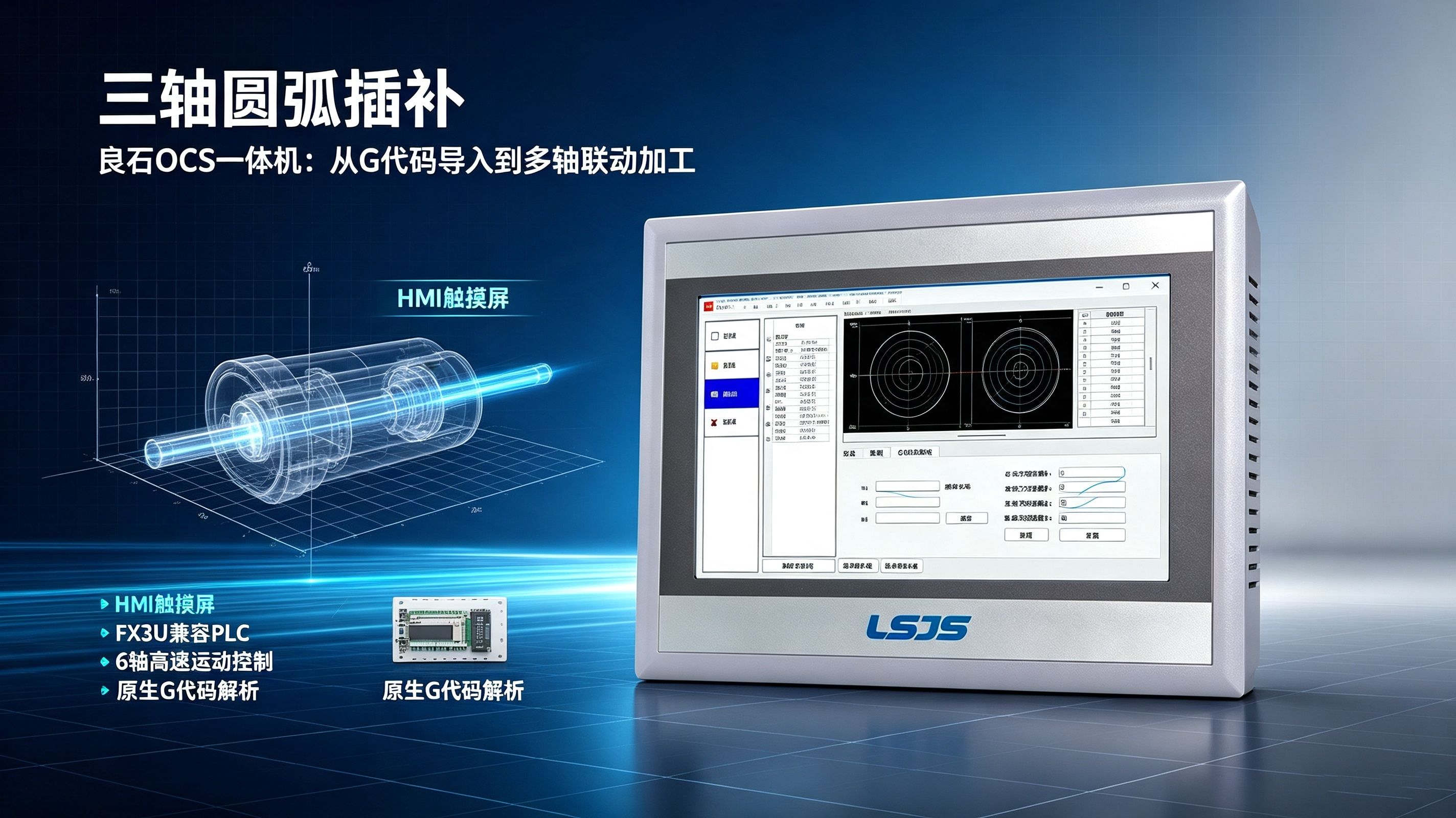

三轴圆弧插补是数控加工的核心技术之一。良石 OCS 一体机将 HMI 触摸屏、FX3U 兼容 PLC、6 轴高速运动控制、原生 G 代码解析高度集成，一套硬件即可完成从 G 代码导入、刀路预览到多轴联动加工的全流程。

对于雕刻、点胶、焊锡、小型 CNC 设备厂商来说，这意味着：

✅ 无需外加独立数控系统或运动控制卡

✅ 屏幕直接刀路预览，省去上位机电脑

✅ U 盘一键导入 G 代码，操作门槛大幅降低

✅ 6 轴 200K 高速输出，满足复杂曲面加工需求

3 分钟看懂圆弧插补，30 分钟上手良石 OCS——国产数控替代，就这么简单。

想获取更多 G 代码编程样例和技术支持？欢迎访问良石技术官网 www.lsjs.cn 或联系客服获取详细资料。
